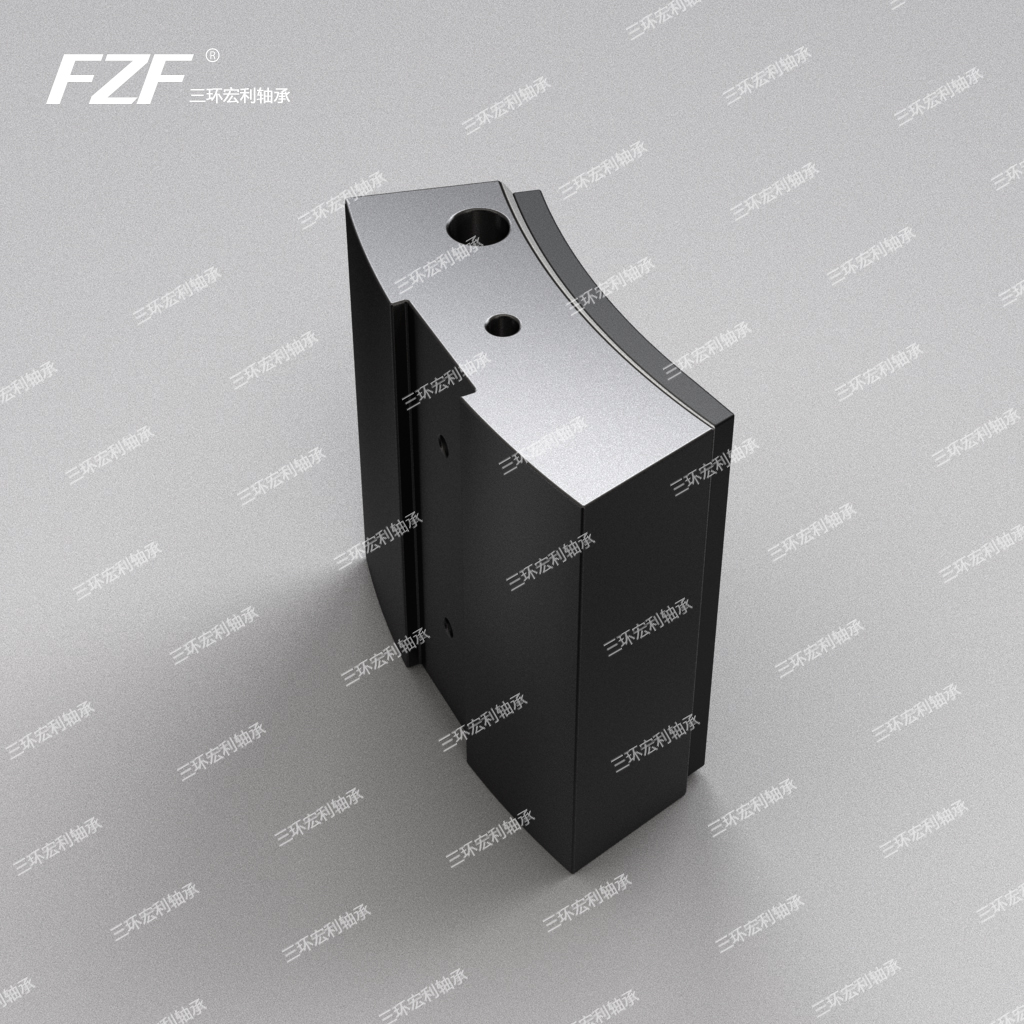

FZF03彈性金屬塑料瓦
詳細介紹
技術參數
尺寸表

    三環公司從1990年開始彈性金屬塑料瓦(以下簡稱:塑料瓦)的研制、開發,在借鑒國外產品基礎上,對產品結構、材料、制造工藝技術等方面進行技術創新,并在國內大、中、小型水電站兩千多臺機組上替代巴氏合金瓦,提高了機組運行可靠性,得到水電行業的普遍認可。



    為了提高塑料瓦的使用壽命,拓寬塑料瓦產品應用領域,滿足國內外水電機組的巨型化的發展需求,滿足齒輪箱等其他行業領域的更高需求,2005年三環公司在第一代塑料瓦(標準通用型彈性金屬塑料瓦FZF03A)產品的基礎上,進行了產品再創新,研制出新一代高性能產品“標準環保型彈性金屬塑料瓦(FZF03B)”和“高性能環保型彈性金屬塑料瓦(FZF03G)”。該產品已廣泛應用于國內外大、中、小型水輪發電機組、排灌站大型水泵的升級改造以及齒輪箱等領域。



■塑料瓦分類及表示方法

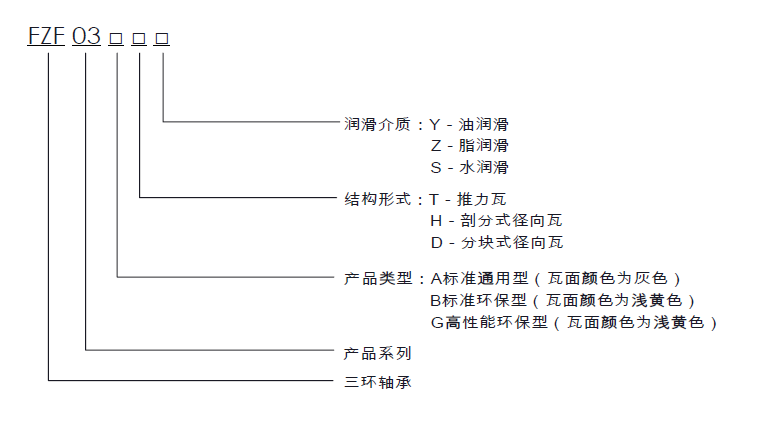

    FZF03系列彈性金屬塑料瓦分為三大類,即:標準通用型彈性金屬塑料瓦(FZF03A)、標準環保型彈性金屬塑料瓦(FZF03B)、高性能環保型彈性金屬塑料瓦(FZF03G),其型號型式的表示方法如下:



一、FZF03A標準通用型彈性金屬塑料瓦

    FZF03A標準通用型彈性金屬塑料瓦是由改性聚四氟乙烯(瓦面顏色為灰色)或純聚四氟乙烯(瓦面顏色為白色)與金屬絲多孔彈性墊經模壓復合、高溫?zé)Y(jié)塑化而成的低摩擦、自潤滑復合材料瓦面,與不同幾何形狀的鋼瓦基經真空浸錫釬焊工藝?yán)喂探Y(jié)合在一起而形成的彈性金屬塑料瓦。

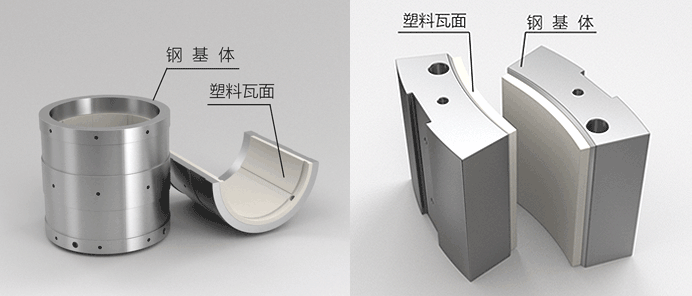

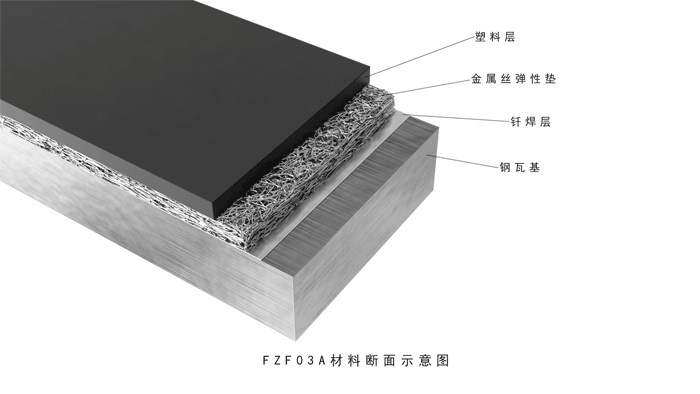

1.材料結構

2.典型特點

◇ 耐磨損,使用壽命長;

◇有優異的抗咬合性能;

◇摩擦系數小,降低軸瓦運行損耗;

◇有良好的阻熱性能,有效減小瓦基的熱變形;

◇承載能力高,比巴氏合金軸瓦提高20%以上;

◇安裝、檢修不需刮研瓦面,縮短安裝檢修周期;

◇適用于不同支撐方式和不同潤滑油循環冷卻方式;

◇適應油水混合潤滑,意外情況油箱混入水時,仍可正常工作;

◇具有優異自潤滑性能,取消高壓油頂起裝置仍可安全啟、停機,簡化操作程序;

◇具有順應性和獨特的自調性能,改善瓦面接觸壓力和各瓦之間的受力狀況,運行可靠、安全裕度大等。



3.產品應用

    FZF03A標準通用型彈性金屬塑料瓦主要應用于立式水輪發電機組推力軸承、導軸承,臥式水輪發電機組止推軸承、導軸承,以及冶金、建材、礦山機械等油潤滑軸承。


4.軸瓦設計

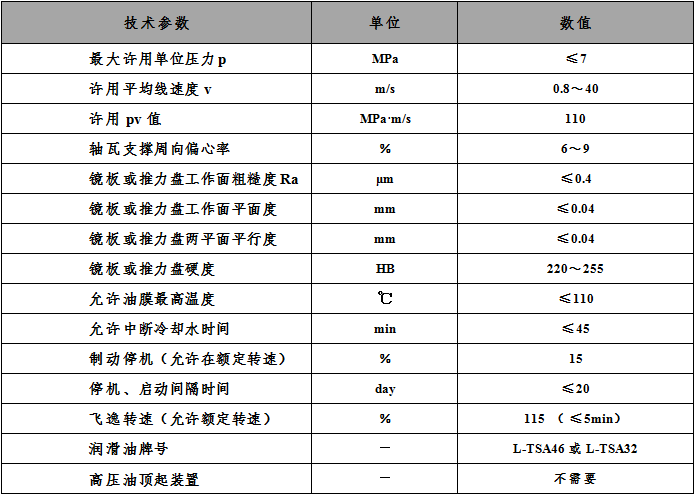

◆FZF03A推力軸瓦設計:

注:1、選取許用單位壓力和許用線速度時,實際使用PV值不應超出許用值。

    2、推薦在單位壓力≤7 MPa使用,以保證較長的使用壽命。

    3、用于齒輪箱軸瓦可采用N220或N320齒輪油。

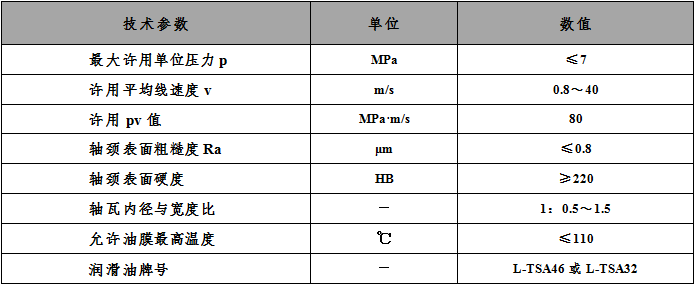

◆FZF03A徑向軸瓦設計

注:1、表中許用pv值適用于平穩載荷,在沖擊交變載荷工況下可按80%選取。

    2、選取許用單位壓力和許用線速度時,實際使用pv值不應超出許用值。

    3、用于減速機軸瓦,潤滑油可采用N220或N320齒輪油;用于水泵軸瓦,如采用脂潤滑時,可選用0號或1號潤滑脂,建議設有定時定量自動供油系統。

    4、潤滑系統應提供充足油量和可靠潤滑油循環冷卻系統。



二、FZF03B/G標準/高性能環保型彈性金屬塑料瓦

    FZF03B/G標準/高性能環保型彈性金屬塑料瓦是由環保型聚四氟乙烯/環保增強改性聚四氟乙烯(瓦面顏色為淺黃色)與金屬絲多孔彈性墊模壓復合,經高溫?zé)Y(jié)塑化而成的高耐磨、低摩擦、自潤滑復合材料瓦面,與不同幾何形狀的鋼瓦基經真空浸錫釬焊工藝?yán)喂探Y(jié)合在一起而形成的新一代環保高性能塑料瓦。



1.材料結構

2.典型特點

◇不污染環境,符合國家環保要求;

◇低摩擦,有效降低軸瓦運行損耗;

◇具有抗咬合性能,避免粘著燒瓦事故發生;

◇有良好的阻熱性能,有效減小瓦基的熱變形;

◇承載能力高,比巴氏合金軸瓦提高20%以上;

◇安裝、檢修不需刮研瓦面,縮短安裝檢修周期;

◇具有極佳的耐磨損性能,運行更可靠,使用壽命長;

◇適應稀油潤滑、脂潤滑,在油水混合潤滑工況,仍可正常運行;

◇具有優異自潤滑性能,取消高壓油頂起仍可安全啟、停機,簡化操作程序;

◇產品采用真空浸錫釬焊新工藝,釬焊結合層牢固可靠,提高彈性模量均勻性;

◇具有獨特的自調性,有效改善了軸瓦的受力狀況,避免由于機械變形和溫度變形造成瓦面油膜減薄或破壞,安全裕度大等。



3.產品應用

    FZF03B標準環保型彈性金屬塑料瓦主要應用于立式水輪發電機組推力軸承、導軸承,臥式水輪發電機組止推軸承、導軸承;FZF03G高性能環保型彈性金屬塑料瓦主要應用于齒輪箱推力軸承、磨煤機推力軸承、球磨機導軸承、以及水泵、冶金設備、礦山機械、船舶等行業領域。


4.軸瓦設計

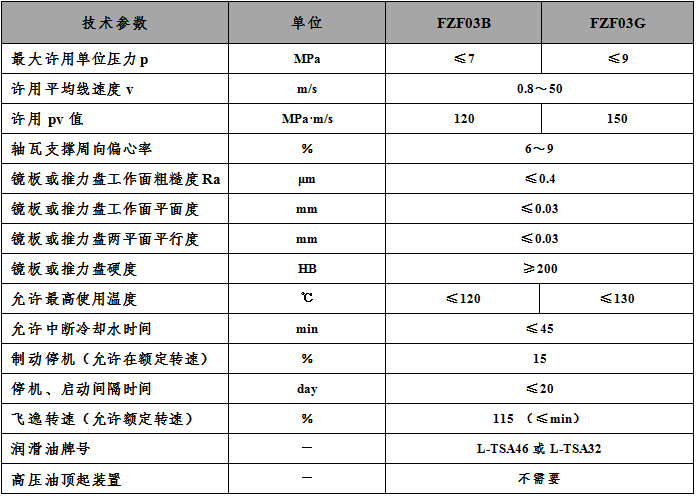

◆FZF03B/G推力軸瓦設計:

注:1、選取許用單位壓力和許用線速度時,實際使用PV值不應超出許用值。

    2、推薦在單位壓力≤9 MPa使用,以保證較長的使用壽命。

    3、用于齒輪箱軸瓦可采用N220或N320齒輪油。


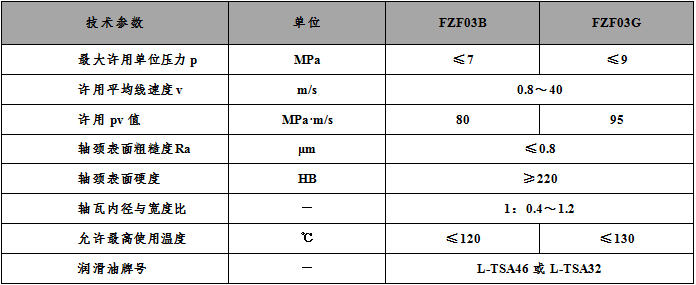

◆FZF03B/G徑向軸瓦設計

注:1、表中許用pv值適用于平穩載荷,在沖擊交變載荷工況下可按80%選取。

    2、選取許用單位壓力和許用線速度時,實際使用pv值不應超出許用值。

    3、用于減速機軸瓦,潤滑油可采用N220或N320齒輪油;用于水泵軸瓦,如采用脂潤滑時,可選用0號、1號或2號潤滑脂,建議設有定時定量自動供油系統。

    4、潤滑系統應提供充足油量和可靠潤滑油循環冷卻系統。


三、FZF03GS高性能環保型水潤滑彈性金屬塑料徑向瓦

    FZF03GS環保型水潤滑彈性金屬塑料徑向軸瓦是由高耐磨特種高分子材料和高強度纖維增強改性聚四氟乙烯(瓦面顏色為淺黃色)與金屬絲多孔彈性墊模壓復合,經高溫?zé)Y(jié)塑化而成的高耐磨、低摩擦、水潤滑復合材料瓦面,與不同幾何形狀的鋼瓦基經真空浸錫釬焊工藝?yán)喂探Y(jié)合在一起而形成的新型環保水潤滑塑料瓦。



1.軸瓦結構



2.典型特點

◇抗泥沙,耐磨損,使用壽命長;

◇節能、無污染,符合國家環保要求;

◇替代巴氏合金軸瓦,免去供油系統,結構簡單;

◇承載能力大,并有一定的減震性能,運行平穩可靠;

◇低摩擦,功耗小,與其它軸瓦相比可節能15%以上;

◇吸水率小,尺寸穩定,間隙便于調整,安裝檢修不需刮研瓦面;

◇瓦面有良好的親水性,采用廉價的水作為潤滑介質,降低運行成本;

◇獨特的自調性,對安裝及變形等因素引起的軸瓦與軸頸不同軸或接觸不均勻時,可自行調整,改善受力狀況;

◇具有自潤滑特性,啟、停機低于潤滑邊界條件不能建立流體動壓水膜時或供水系統短時間斷水,仍可正常工作等。


3.產品應用

    FZF03GS環保型水潤滑彈性金屬塑料徑向瓦主要應用于水輪機導軸承、水泵軸承、船舶軸承等行業領域。


四、軸瓦的安裝、使用與維護

    FZF03彈性金屬塑料軸瓦屬精密部件,故在搬運、吊裝過程中必須精心,不允許碰撞、摔放及劃傷瓦面,在調試、使用過程中必須嚴格按照塑料瓦相應的操作規程及技術標準進行,具體要求請鏈接下面“FZF03彈性金屬塑料瓦安裝、使用與維護技術條件”。

●FZF03彈性金屬塑料瓦安裝、使用與維護技術條件


五、報警與停機溫度設定

    塑料瓦與巴氏合金瓦比較,由于兩者材料不同,從而造成了兩者的導熱系數相差懸殊(塑料瓦的導熱系數不到巴氏合金瓦的2%),這是由材料自身特性決定的。由于塑料瓦面材料具有阻熱特性,所以采用常規方法測量塑料瓦基體溫度或油池溫度與瓦面實際油膜溫度梯度較大,我公司技術人員經過多年摸索和實踐,總結出一種非常實用的測量方法,可實時監測瓦面油膜溫度。



    在不同使用工況條件下,軸瓦報警溫度和油溫報警溫度的設定,可根據安裝調試運行后溫度穩定值+(5~8)℃,但最高限應符合相應的行業標準;停機溫度設定為報警溫度值+(3~5)℃。冬、夏季根據環境溫度的變化,可適當調整設定值。



六、塑料瓦制造行業標準

    ■機械行業標準JB/T10180-2014《水輪發電機組推力軸承彈性金屬塑料瓦技術條件》;

    ■電力行業標準DL/T622-2012《立式水輪發電機彈性金屬塑料推力軸承技術條件》。

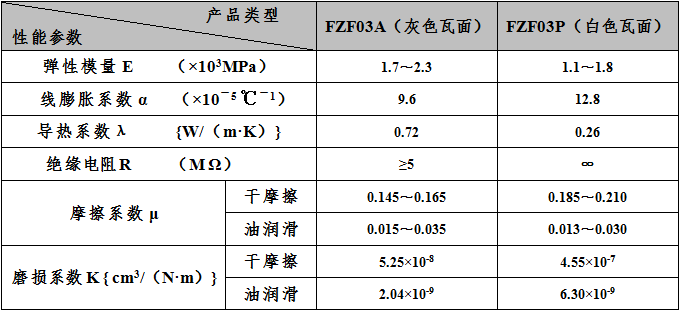

一、FZF03A標準通用型彈性金屬塑料瓦


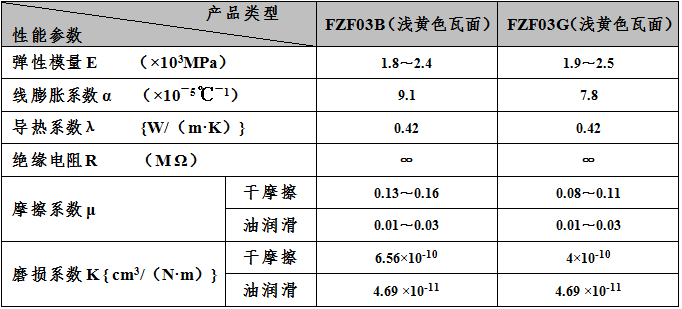

二、FZF03B標準環保型/FZF03G高性能環保型彈性金屬塑料瓦


三、FZF03GS環保型水潤滑彈性金屬塑料徑向軸瓦

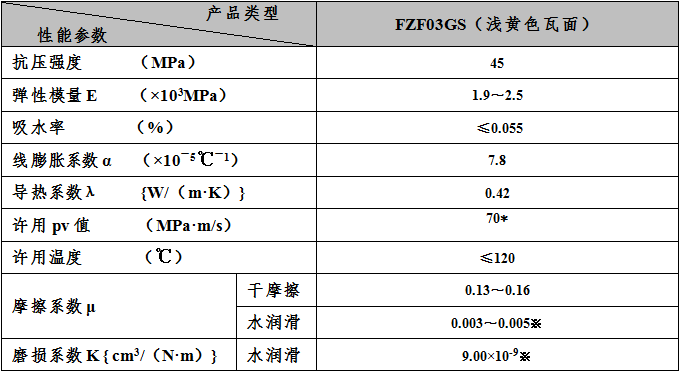

注:

    1.*-此數值是在載荷p≤5MPa,且線速度v≥0.8m/s條件下測得的。

    2.※水潤滑摩擦磨損系數測試條件:①試驗機:MZS-200試驗機;②試樣:φ160(內徑)×110(寬度);③試驗條件:載荷2.6MPa, 速度5.5m/s。

    3.表中其它摩擦性能,采用M2000摩擦磨損試驗機,按國家標準GB3960《塑料滑動摩擦磨損試驗方法》測試,試樣尺寸:30×7×3(mm)。

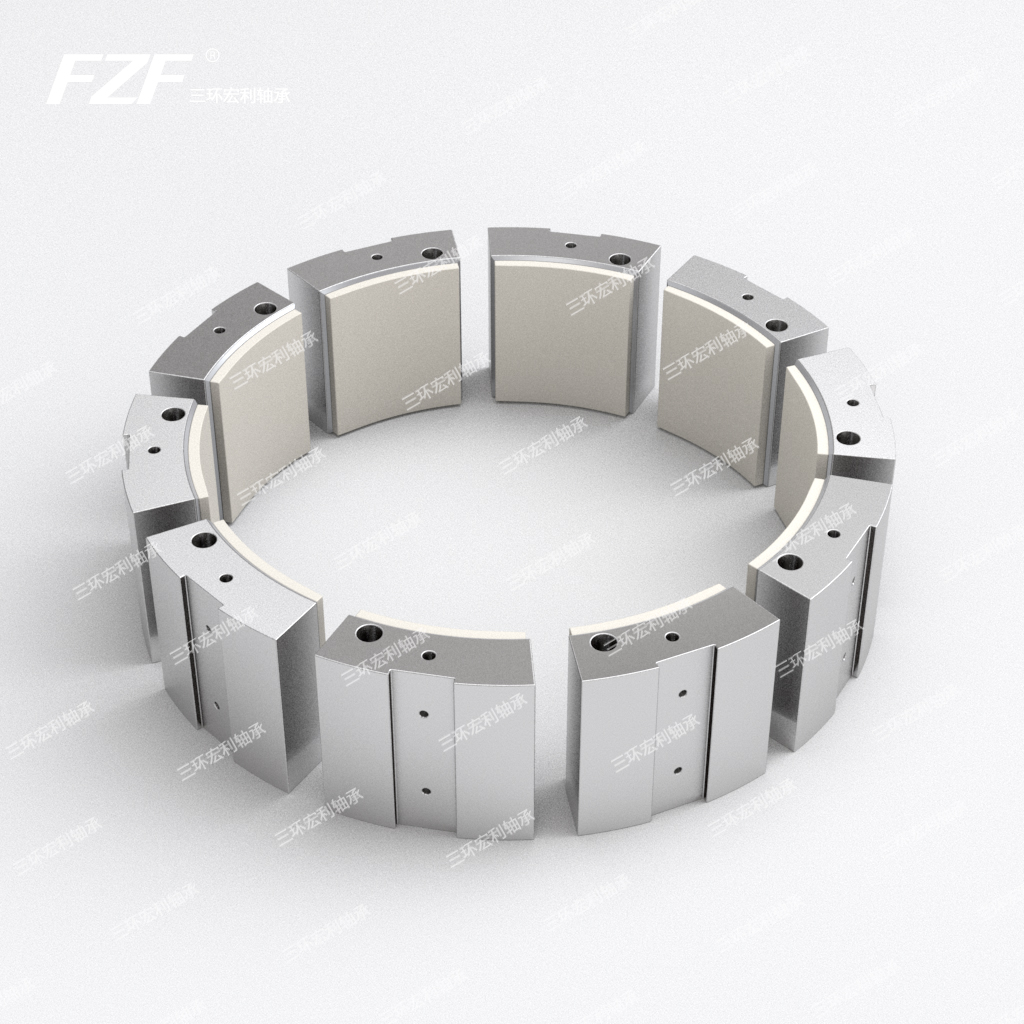

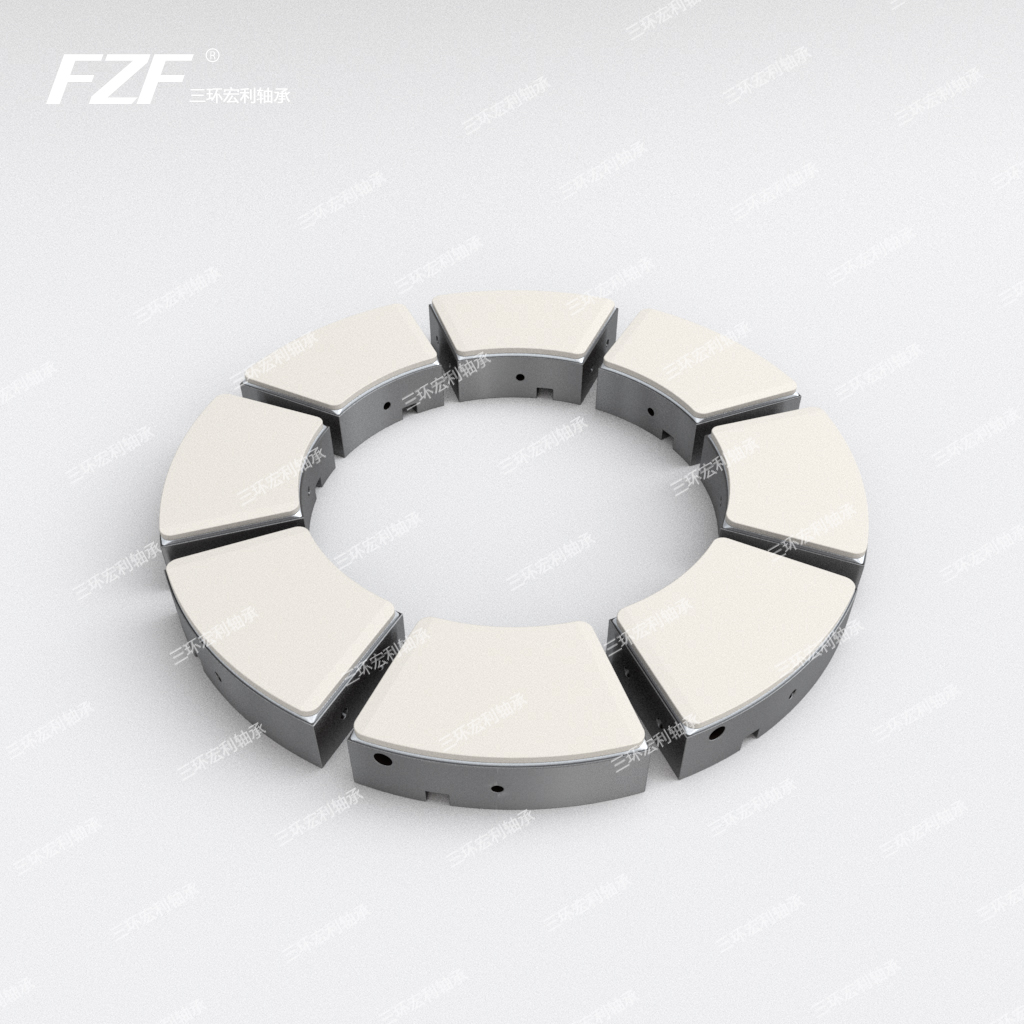

推力軸承

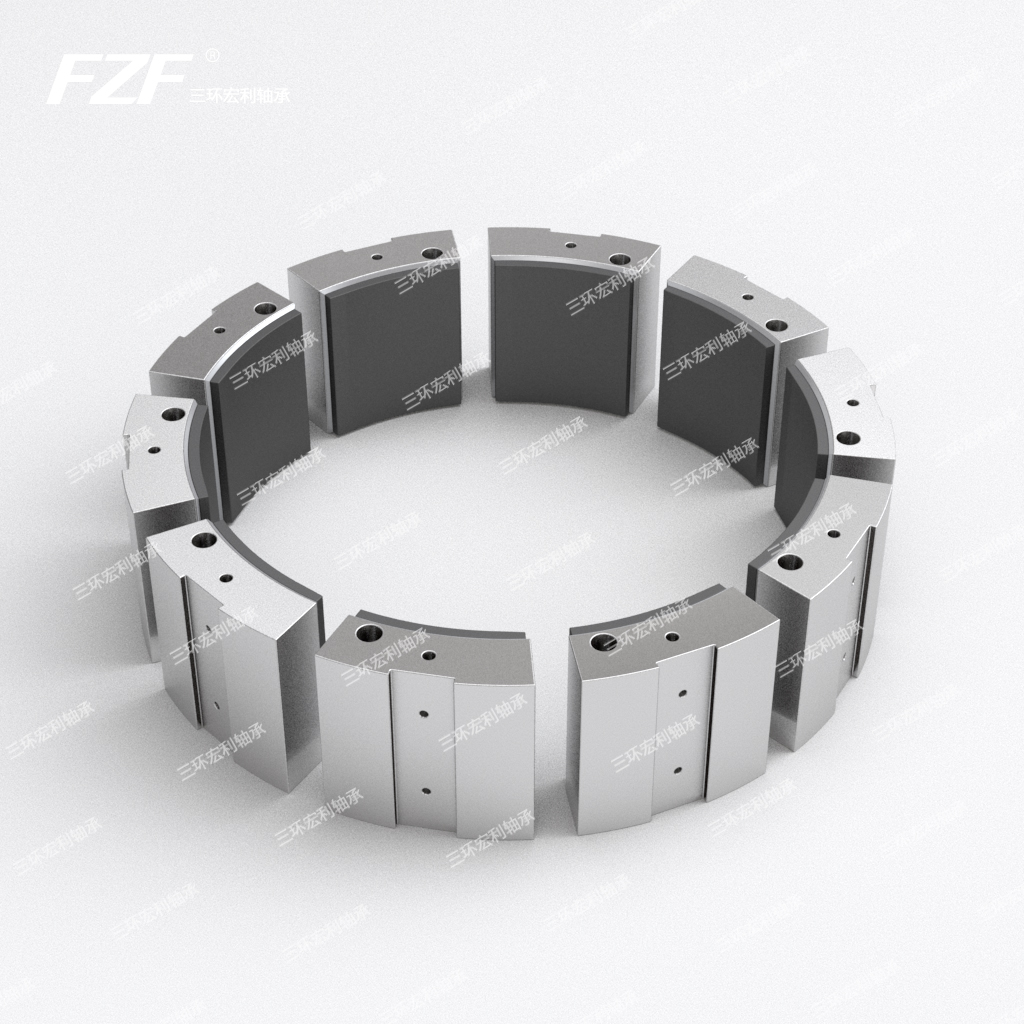

分塊式導軸承

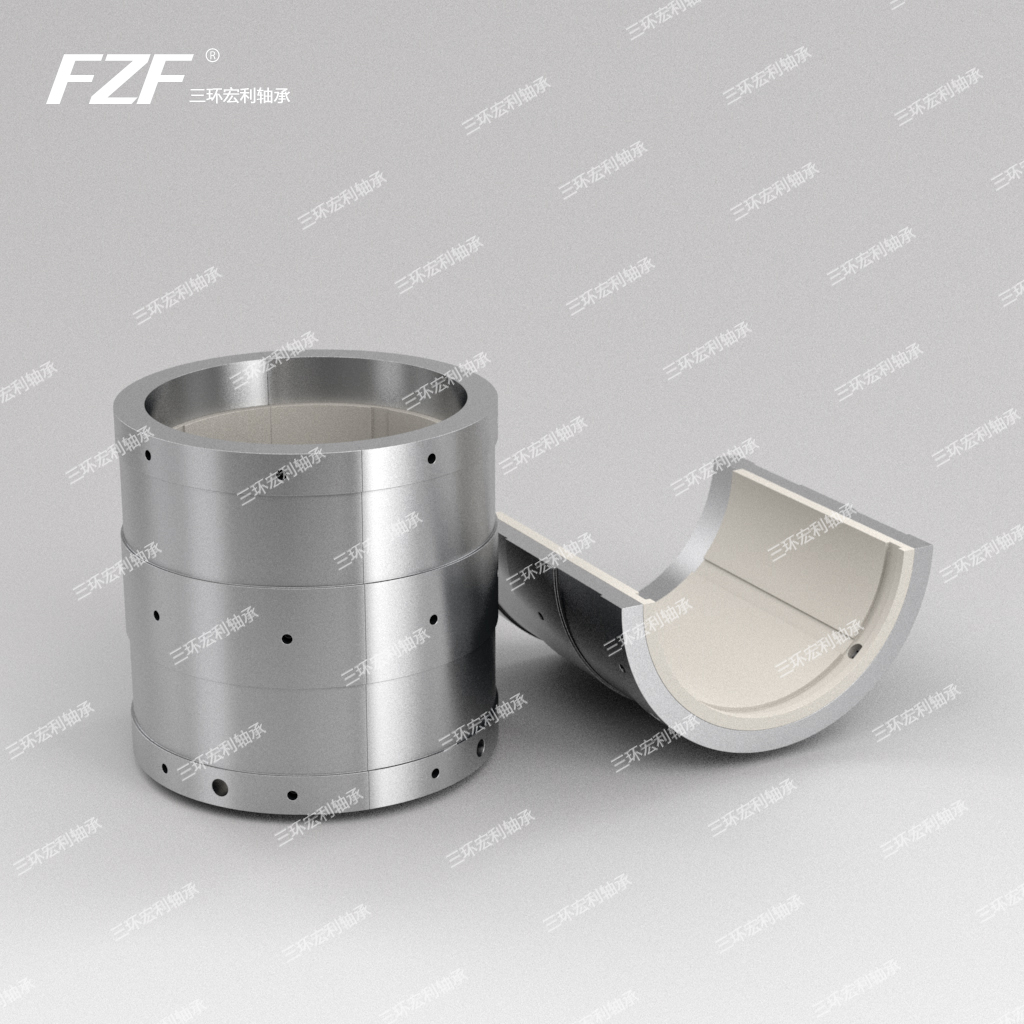

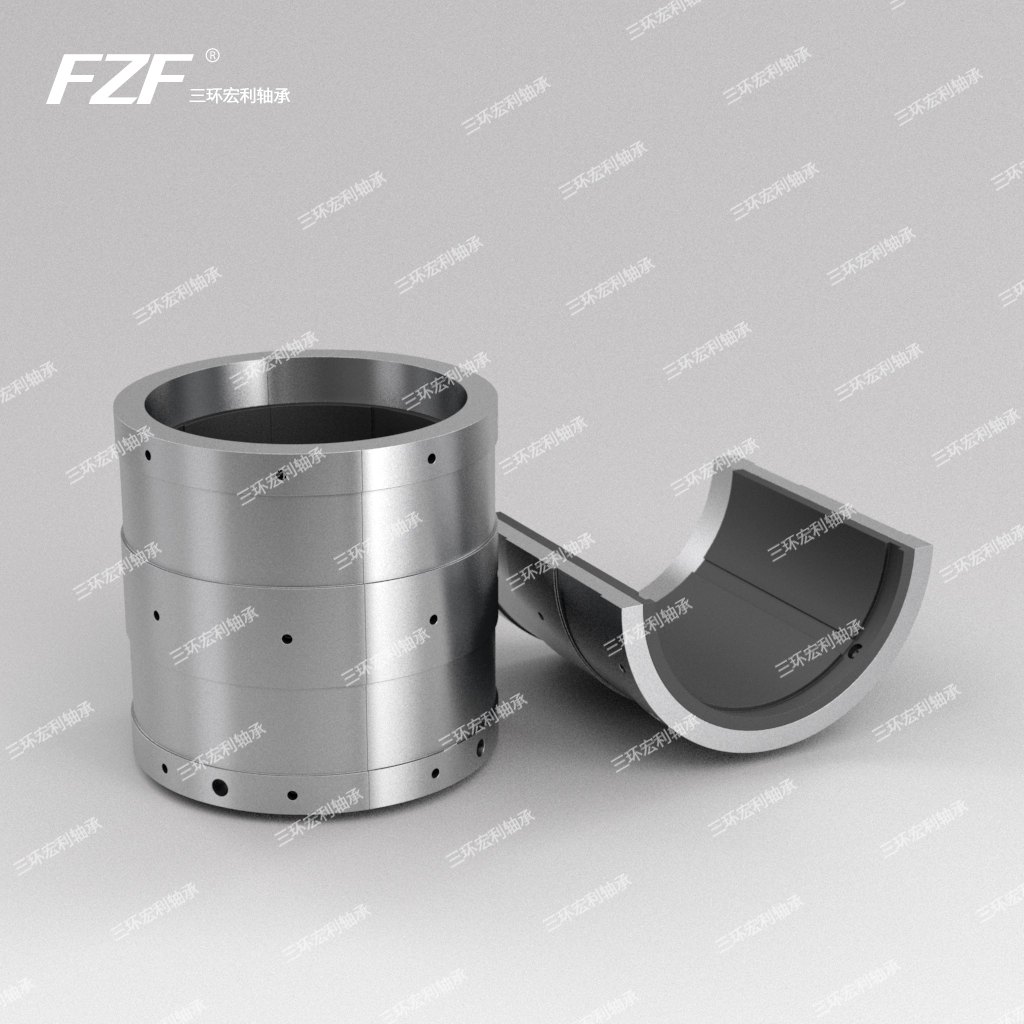

剖分式導軸承
