FZF06雙金屬自潤滑軸承
詳細介紹
技術參數
尺寸表

    FZF06雙金屬自潤滑軸承(國外稱deva.bm)是以優質低碳鋼板、青銅板或不銹鋼板為基體,表面燒結球形青銅粉作為中間過渡層,同時以燒結軋制含有固體潤滑劑(主要成分為石墨)的銅合金作為摩擦表面層的一種自潤滑復合軸承材料,經卷制而成的滑動軸承。該材料具有自潤滑、承載能力高、減摩耐磨性能好、適用溫度、介質范圍廣、結構簡單、尺寸緊湊,可長期在無油潤滑條件下工作等優點。

    FZF06雙金屬自潤滑軸承分為鋼基(FZF061)、銅基(FZF062)和不銹鋼基(FZF063)三種。


1.材料結構



2.典型特點

◇適用于低速、重載或間歇運動條件下,潤滑油膜無法形成或維持的場合;

◇適用于工作環境或機械結構限制,難以供油潤滑的場合;

◇適用于旋轉、往復、擺動和直線等各種運動形式以及需要頻繁起動或高負荷下起動的場合;

◇適用于高溫或低溫下工作,或環境溫度變化范圍大的場合;

◇耐腐蝕性好,可在海水和其它化學液體或氣體等腐蝕性介質中以及含有泥沙的水中或放射性環境中使用;

◇不吸水,尺寸穩定性好,機械強度高,具有良好的熱傳導性;

◇軸承為薄壁結構,重量輕,占有體積小,適用于緊湊設計;

◇與傳統的三層復合材料比較,靜載特性、無油脂潤滑條件下的耐磨性能、使用溫度、尺寸穩定性等更為優異;

◇與銅基鑲嵌自潤滑材料比較,更適用于小角度擺動條件下工作,且價格便宜;


3.產品應用

水利水電行業:

  水工機械:水工鋼閘門平面支撐滑道、液壓啟閉機支座軸承、沖沙檢修門軸承等;

  水輪機:導葉軸套(上導、中導、下導)、轉輪軸套、銷軸套(連桿銷、推拉桿銷、接力器活塞銷)、抗磨環板(止推環)、抗磨塊、控制環側瓦等。

冶金行業:壓鑄機軸承、滾切式剪板機(雙邊剪、定尺剪上的滑板)等。

閥門行業:蝴蝶閥、截止閥等。

其它:礦山機械、包裝機械、工程機械、重型機械,注塑機,汽車輪胎模具,風力發電機、火電等行業。



4.軸套、軸頸、座孔條件與公差配合


5.運行條件


6.軸套的安裝

    FZF06雙金屬自潤滑軸承一般為薄壁結構,比較容易變形,因此在裝配時,根據軸套內徑的大小采用相應的方法進行安裝,具體方法請鏈接下列“卷制軸套的安裝方法”。

●卷制軸套的安裝方法

FZF06直軸套
FZF06止推墊圈
FZF06板材



說明:

    1.正常情況下,軸套的長徑比(L/d)為0.75~1.5,當比值大于1.5或長度尺寸大于240mm時,軸套須分為兩段或多段。

    2.軸套基體為鋼基或不銹鋼基時,外徑公差帶取r7,銅基時,外徑公差帶取s7。

    3.軸套接縫處對軸頸旋轉沒有影響,但盡量避免安裝在負荷大的部位。

    4.正常情況下,軸頸公差帶取d7,高精度配合時,軸頸公差帶取e7。

    5.裝配過程中,軸套工作表面上的固體潤滑膜應注意保護好。

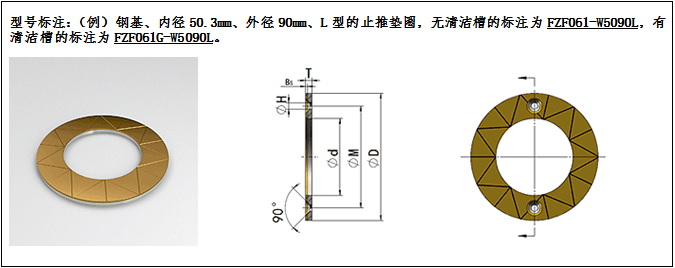

說明:

     1.裝配過程中,軸承工作表面上的固體潤滑膜應注意保護好。

     2.外徑尺寸大于260mm時,止推墊圈由兩個半圓墊圈組成。

     3.安裝螺栓選用十字槽沉頭銅螺釘GB/T819.2-1997。

     4.L型表示輕型墊圈,H型表示重型墊圈。
